防塵刮片（STAR WIPER）

滑動型防塵刮片

工具機用滑動型防塵刮片。

適用於需維持精度的工具機摺動床等部位的刮除作業。

也有在前端配置特殊配方橡膠的低摺動規格可供選用。

詢問本產品

產品詳細資訊

構成材料

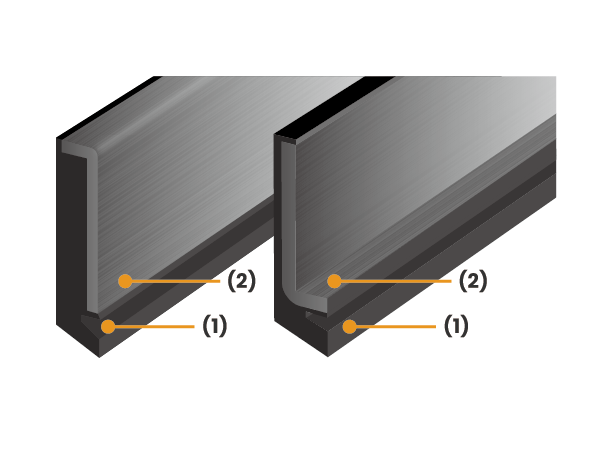

MK (Straight) / LM (L-shaped) / MX (Thin straight)

（1） NBR 橡膠

（2）鋼板 (表面經黑色防鏽處理)

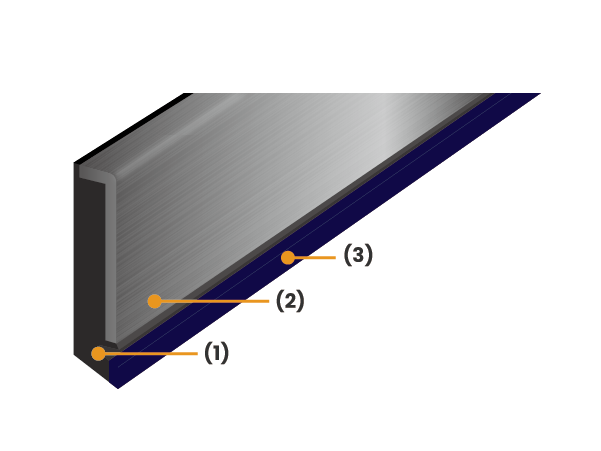

MKL (Low sliding resistance)

（1） NBR 橡膠

（2）鋼板 (表面經黑色防鏽處理)

（3）特殊配方橡膠(在前端配置可降低摩擦係數的特殊配方橡膠，有效減少摺動阻力。)

產品特點

- 有助於維持需要高精度加工的工具機的加工精度。
- 採用具備耐油性、耐磨耗性的 NBR 橡膠，具有優異的耐久性。
- 鋼板表面施以符合 RoHS 規範的防鏽處理。
- 提供鑽孔、裁切等追加加工。
- 可對應依摺動床形狀製作的一體成型品。
- 由於無密封接縫，相較於標準品的組合加工品，具備更優異的密封性，安裝也更為簡便。
- 可提供唇邊捲曲問題的對應

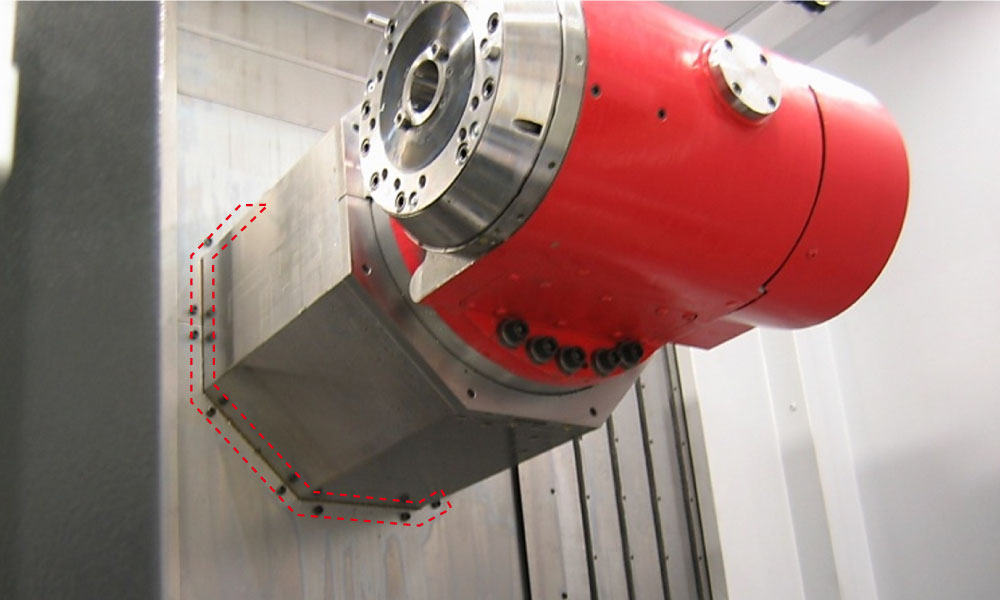

應用範例

適用於需維持精度的工具機摺動床等部位的刮除作業。

規格

系列	產品編號	全長
MK (Straight)	MK-16-500	500 mm
	MK-18-500	500 mm
	MK-25-500	500 mm
	MK-30-500	500 mm
	MK-25-800	800 mm
	MK-30-800	800 mm
MKL (Low sliding resistance)	MKL-16-500	500 mm
	MKL-18-500	500 mm
	MKL-25-500	500 mm
	MKL-30-500	500 mm
LM (L-shaped)	LML-18-250C	150 mm × 250 mm
	LML-25-250C	150 mm × 250 mm
	LMR-18-250C	150 mm × 250 mm
	LMR-25-250C	150 mm × 250 mm
MX (Thin straight)	MX-18-310	310 mm
	MX-25-310	310 mm
	MX-30-310	310 mm
	MX-40-310	310 mm

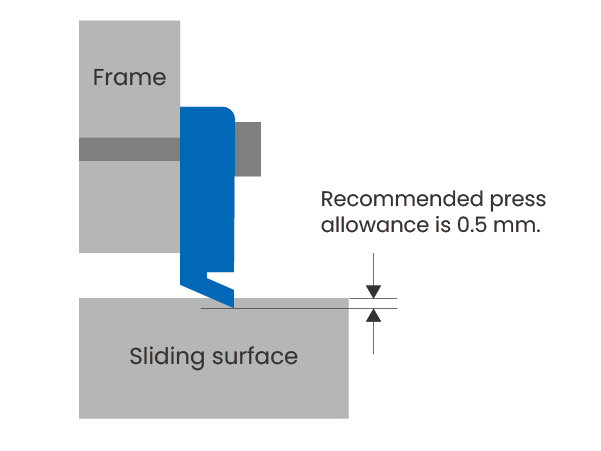

建議壓接量：0.5mm 對應 / 加工形式：以追加加工品對應。

注意事項

請依據壓接量 0.5mm 進行部品圖面的設計。
在裝配圖等上進行確認時，請確認壓接量 0.5mm 是否與板金有重疊。
