平面皮帶

薄型平面皮帶（FLEXSTAR™ J Belt）

比平面皮帶（FLEXSTAR™）更薄、優異耐彎曲性的的面平皮帶。專為票券、卡片、紙鈔、硬幣等搬送應用所開發的皮帶。

具超高彈性模數，應用於陶瓷晶片的二次分割製程。

詢問本產品

產品詳細資訊

構成材料

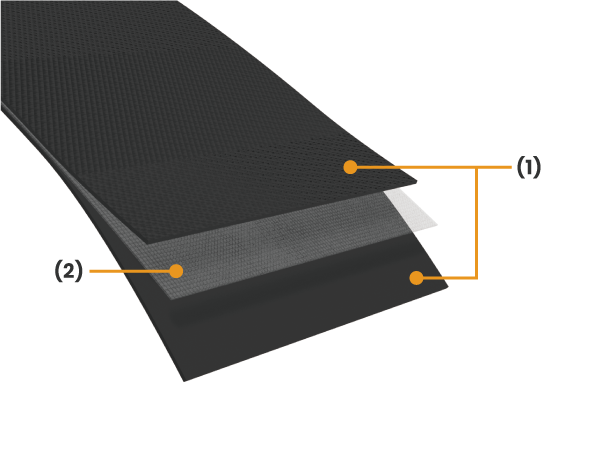

低彈性模數規格

低模數類型適用於紙張、卡片與硬幣的搬送應用。
也有搬送面有圖樣的規格，如 JLU6-N 、JLU6-D 。

(1) 橡膠

(2) 張力層

		JN	JL	JL3	JLU5
輸送帶表面		平滑（研磨）			平滑（編織布）
構成材料	(1) 橡膠	H-NBR橡膠			特殊配方聚氨酯
構成材料	(2) 張力層	-	尼龍	聚酯纖維
可製造寬度 (mm)		4～30	5～30	8～40	8～40
厚度 (mm)		1.0/2.0/3.0/4.0	0.7/1.0	0.65/0.80/1.00/2.00	0.65/0.80/1.00/2.00
可製造長度 (mm)		60～1200	60～2500	60～798	80～1025
最小皮帶輪直徑 (mm)		8	8	8	8

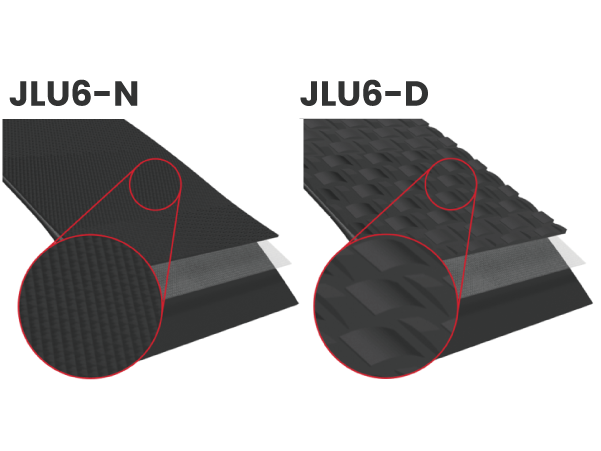

JLU6 系列有特殊表面圖樣設計，可有效防止因金屬粉末附著於幣面所造成的滑動現象。
此表面結構可長時間維持穩定的高抓握力，提升搬送穩定性與耐久性。

		JLU6-N	JLU6-D
輸送帶表面		編織紋理（小）	編織紋理（大）
構成材料	橡膠	特殊配方聚氨酯
構成材料	張力層	聚酯纖維
可製造寬度 (mm)		4～30	5～30
厚度 (mm)		1.0/2.0/3.0/4.0	0.7/1.0
可製造長度 (mm)		60～1200	60～2500
最小皮帶輪直徑 (mm)		8	8

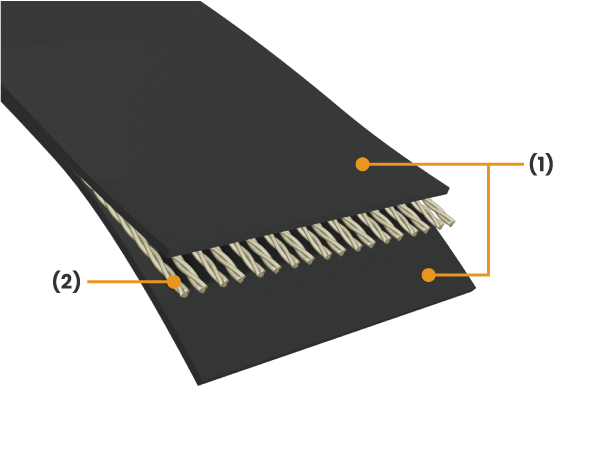

高彈性模數規格

高彈性模數規格適用於輕負載傳動，紙鈔與卡片搬送。
相較於低彈性模數規格，聚氨酯芯線具有更低的伸長率與更佳的耐用性。

拉伸強度依序為：J3H ＜ J6H ＜ J8H。

(1) 橡膠：H-NBR
(2) 繩索聚酯纖維

		J3H	J6H	J8H
輸送帶表面		平滑（研磨）
構成材料	(1) 橡膠	H-NBR橡膠
構成材料	(2) 芯線	聚酯纖維
可製造寬度 (mm)		8～30	5～30	8～40
厚度 (mm)		0.65/1.00	0.7/1.0	0.65/0.80/1.00/2.00
可製造長度 (mm)		100～3000	60～2500	60～798
最小皮帶輪直徑 (mm)		10	8	8
拉伸強度(N/10mm寬)		≧150	≧300	≧450

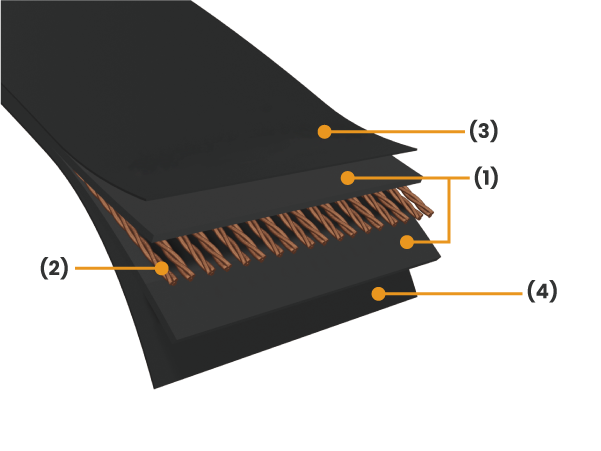

超高彈性模數規格

超高彈性模數規格採用伸長率低的玻璃纖維作為芯線，具有高耐久性和高彎曲性。

		J8GA	J8GE
輸送帶表面		平滑（研磨）
構成材料	(1) 橡膠	CR橡膠	EPDM橡膠
	(2) 張力層	玻璃芯線
	(3) 皮帶輪側帆布	尼龍
可製造寬度 (mm)		3～1000	3～100
厚度 (mm)		0.65/0.85	0.65/0.85
可製造長度 (mm)		155～2000	155～2000
最小皮帶輪直徑 (mm)		10	10

適用於陶瓷電阻的分割與搬送規格

專為陶瓷晶片（如晶片電阻）的分割與搬送應用開發。具備高彎曲性與優異耐久性，適合用於精密且連續的晶片搬送需求。

可依據陶瓷晶片尺寸及是否有導電需求，從產品陣容中選擇對應規格。

		J8GC1	J8GC5	J8GC6	J8GC8	J8GC9	J8GD
輸送帶表面		平面（帆布）
構成材料	(1) 橡膠	H-NBR橡膠	CR橡膠
	(2) 張力層	玻璃芯線
	(3) 表面帆布	尼龍			特殊尼龍		尼龍
	(4) 皮帶輪側帆布	尼龍
可製造寬度 (mm)		3～1000	3～100	3～100	3～100	3～100	3～100
厚度 (mm)		0.7	0.57	0.64	0.62	0.73	1.1
可製造長度 (mm)		155～2000	155～2000	155～2000	155～2000	808～1500	155～2000
最小皮帶輪直徑 (mm)		10	10	10	10	10	10
