聯軸器

HYPERFLEX™ 聯軸器

HYPERFLEX™ 聯軸器有兩種類型。
MT 型為壓縮應力型，可實現大傳動扭力的小型設計。
MH 型利用彈性橡膠的剪切應力來傳動。

型錄

詢問本產品

產品詳細資訊

產品結構

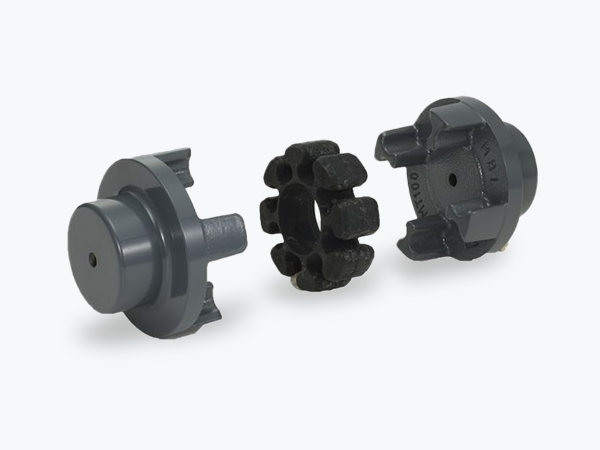

MT型

法蘭材質為灰口鑄鐵 (FC250)。
彈性體的材質有兩種：合成橡膠和具耐油性、耐磨耗性的聚氨酯。

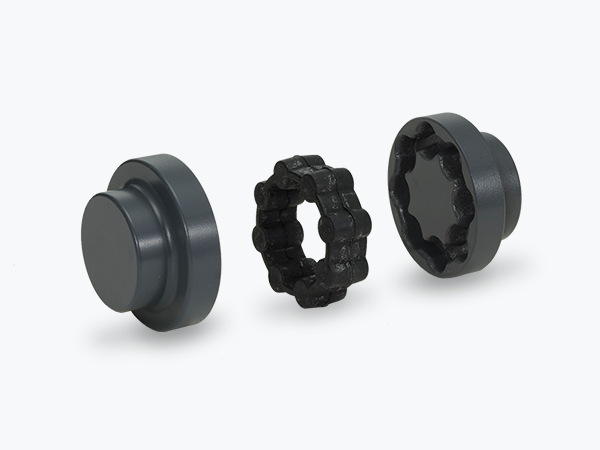

MH 型

法蘭材料為灰口鑄鐵 (FC200)。
標準型彈性體為純合成橡膠構成，強化型 (MHP 型) 則為合成橡膠內嵌補強鐵芯。

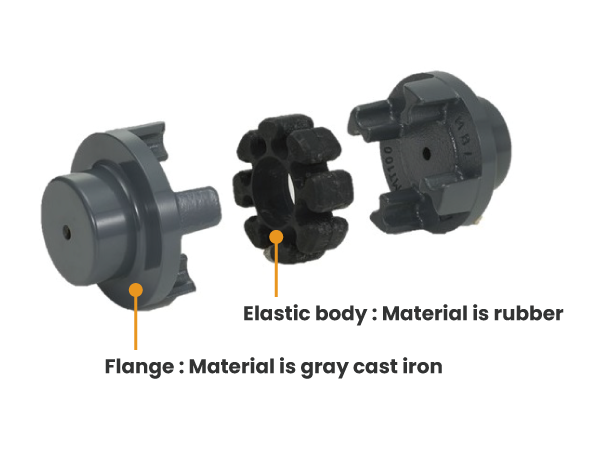

MT 型（彈性體：合成橡膠）

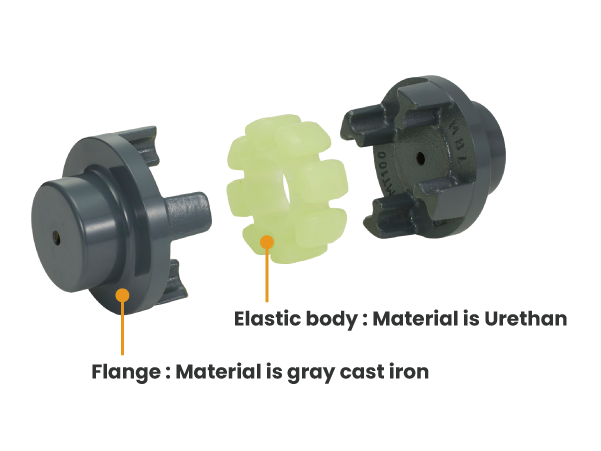

MT 型（彈性體：聚氨酯）

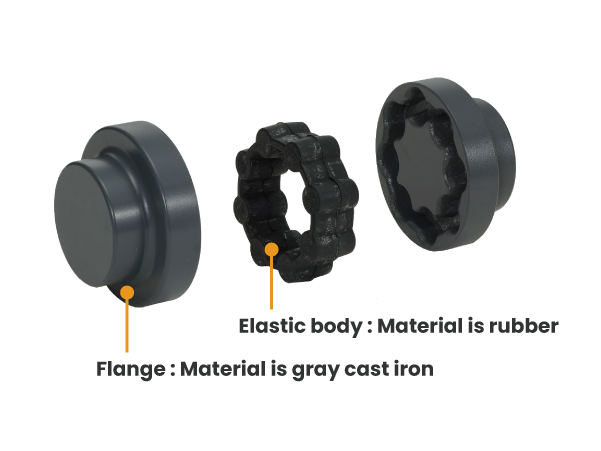

MH 型（彈性體：合成橡膠）

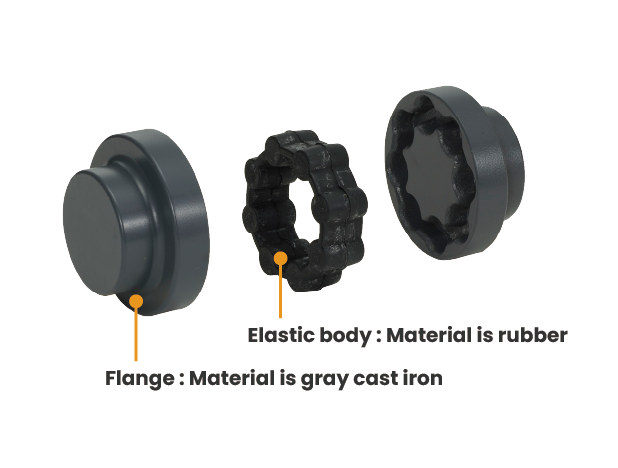

MHP 型（彈性體：合成橡膠內嵌補強鐵芯）

內嵌補強鐵芯的彈性體，外觀上與標準型無異。

產品特點

MT型
- 體積小，傳動扭力大。適用於各種應用。
- 安裝容易，不須保養。
- 聚氨酯彈性體具有優異的耐油性和耐磨耗性。
MH型
- 高柔軟性、優異的衝擊吸收力。
- 安裝簡便，免維護。

Characteristic table

	材料		扭力 (N・m)	轉數 (rpm)	軸孔徑範圍 (mm)	柔軟性	耐油性	彈性體更換
	法蘭	彈性體	扭力 (N・m)	轉數 (rpm)	軸孔徑範圍 (mm)	柔軟性	耐油性	彈性體更換
MT 系列	鑄鐵	橡膠	Max 5.88 ~980	3,600~6,000	Φ7~Φ80	◯	◯	◯
MT 系列	鑄鐵	聚氨酯	Max 1.08 ~11,300	3,600~6,000	Φ7~Φ80	◯	◎	◯
MH 系列	鑄鐵	標準型 (橡膠)	Max 0.98~245	3,600~6,000	Φ7~Φ80	◯	◯	◯
MH 系列	鑄鐵	強化型 (橡膠內嵌鐵芯)	Max 1.96 ~637	3,600~6,000	Φ7~Φ80	◯	◯	◯

◎：特別適合、○：適合
